راهنمای نصب جک های کابینت بلوم

دسترسی آسان به فضای کابینت های دیواری، سرعت و تسلط  ما را حین کار در آشپزخانه افزایش می دهد. یراق آلات کابینت(لولا، جک، ریل و...) نقش مهمی در این زمینه دارند. یکی از مهم ترین یراق آلاتی که باعث راحتی باز و بسته کردن درب کابینت های دیواری می شود، جک است. انواع جک های کابینت برای باز و بسته کردن درهای افقی(پایین بازشو یا بالابازشو) مورد استفاده قرار می گیرند.

انواع مختلفی از جک های کابینت تولید می شود. یکی از معروف ترین برند های تولید کننده جک کابینت، بلوم می باشد. سری اونتوس جک های بلوم به عنوان یکی از کامل ترین سری جک ها برای هرنوع کابینتی به شمار می رود. از این سری، روش نصب جک های پرکاربرد شامل جکهای HL، HF،  HS و HK را معرفی می کنیم:

 روش نصب جک HL

 روش نصب جک HF

 روش نصب جک HS

 روش نصب جک HK

جک اونتوس HL

به جک اونتوس HL بلوم اصطلاحاً جک اتوبوسی بلوم نیز گفته می شود. در این نوع جک، وقتی درب کابینت را به سمت بیرون می کشید،  جک اتوبوسی عمل کرده و مانند درب اتوبوس، درب کابینت را باز می نماید. جک اونتوس HL  سیستم بالابر ایده آلی برای یونیت های دیواری از ارتفاع 300 تا 580 میلی متر می باشد و برای کابینت هایی که بالای آنها کابینت دیگری قرار دارد(مثل آبچکان) گزینه مناسبی است.

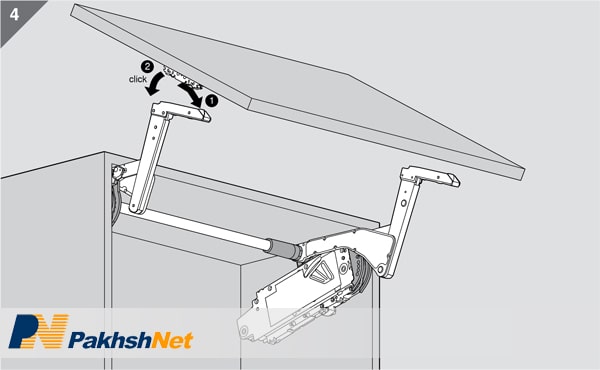

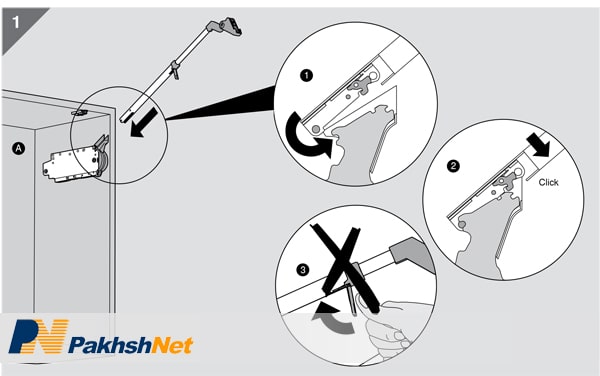

در تصاویر زیر مراحل نصب جک اونتوس HL را به صورت تصویری مشاهده می کنید:

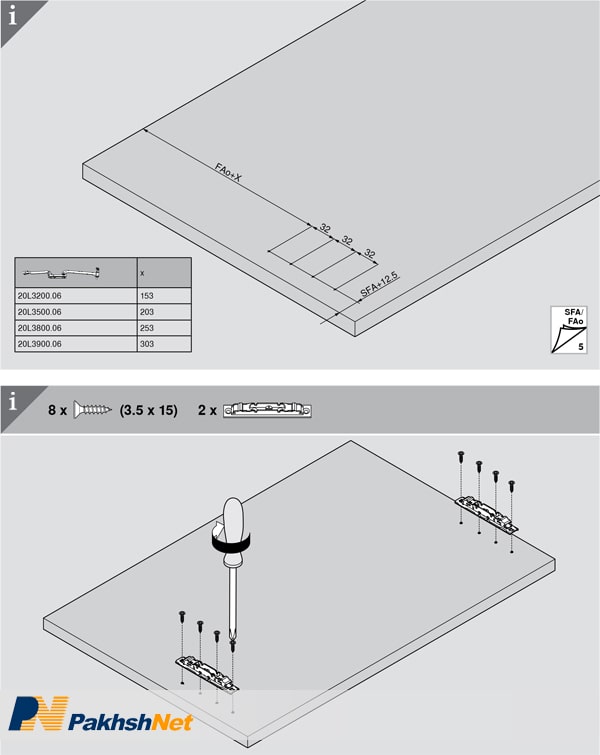

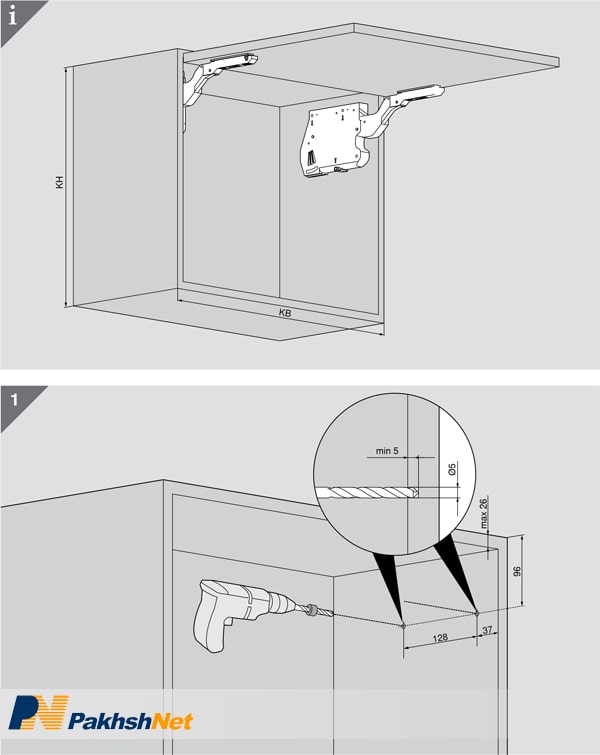

با توجه به اندازه یونیت مورد نظر جک مناسب آن انتخاب می شود و طبق توان جک انتخابی، بازو با اندازه های مشخص شده (مقدار x در جدول) به درب یونیت نصب می شود.

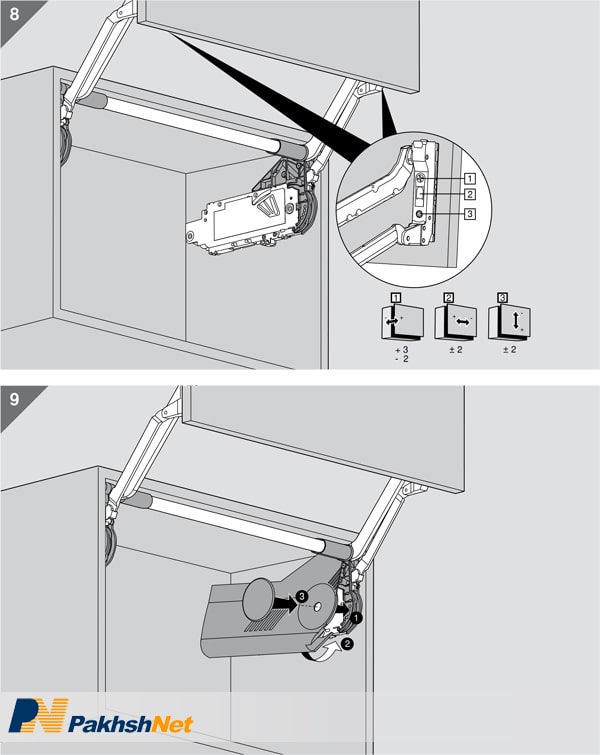

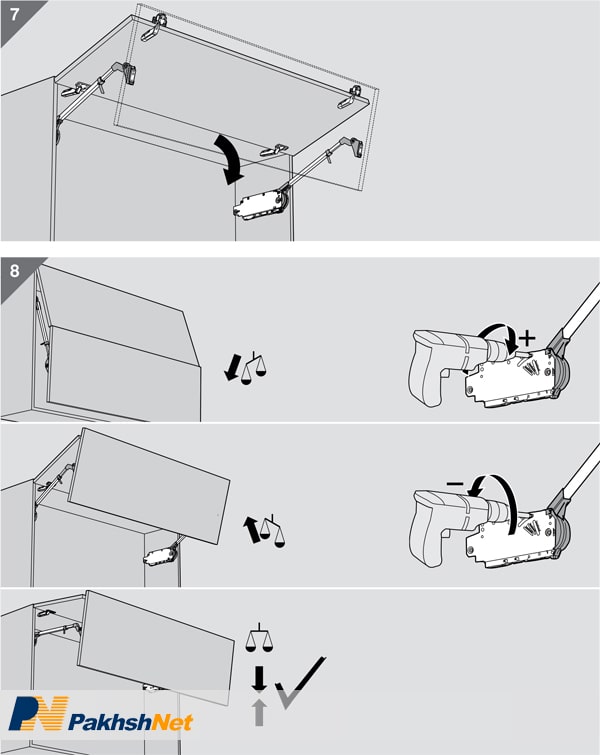

در تصویر 8 امکان تنظیم سه جانبه(رگلاژ سه بعدی)، باعث فیکس شدن دقیق درب روی بدنه می شود.

جک اونتوس HF

جک اونتوس HF سیستم بالارونده برای باز کردن هم زمان دو درب است. این جک برای کابینت های دیواری با ارتفاع بالا مناسب می باشد، چرا که دستگیره کابینت در هر ارتفاعی به راحتی قابل دسترسی است. جک اونتوس HF  در صورت نصب، به کمترین فضای بالایی لازم برای باز و بسته شدن نسبت به نمونه های رو تاجی دیگر دارد.

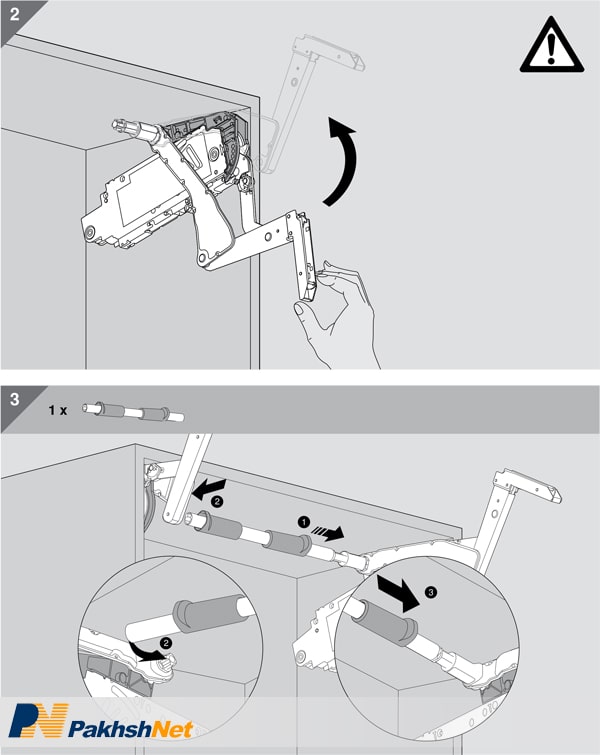

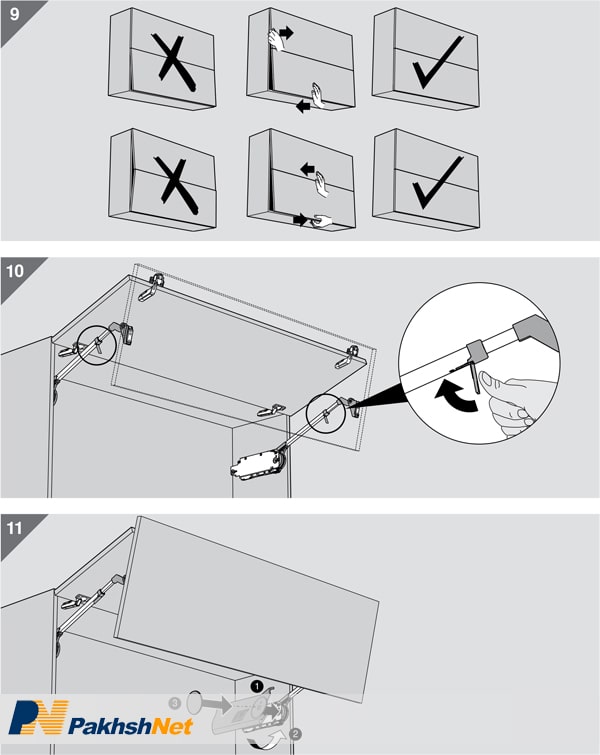

در تصاویر زیر مراحل نصب جک اونتوس HF را به صورت تصویری مشاهده می کنید:

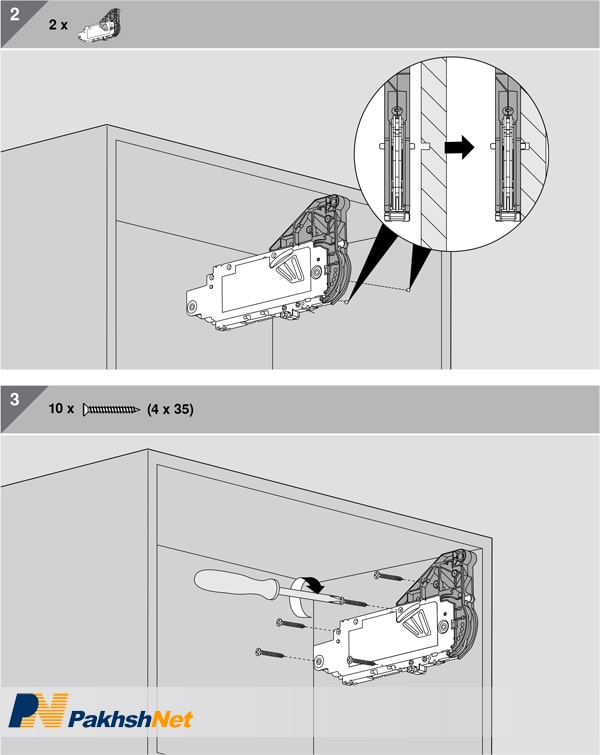

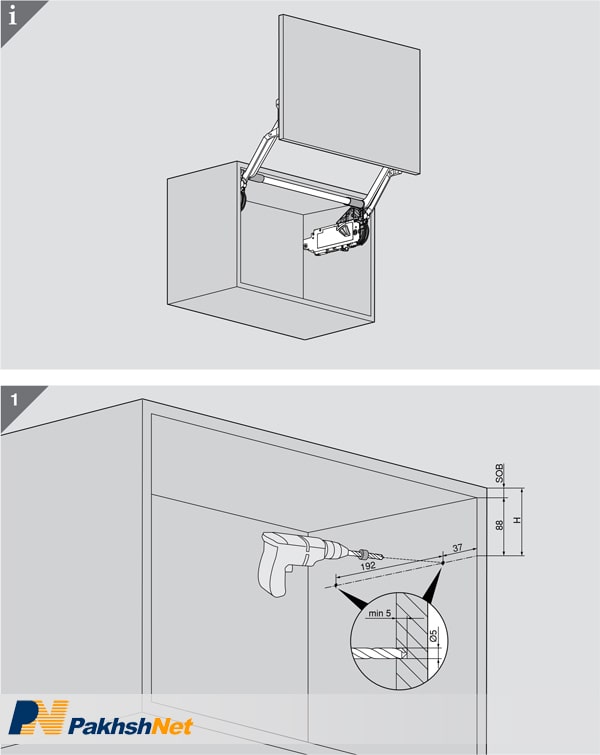

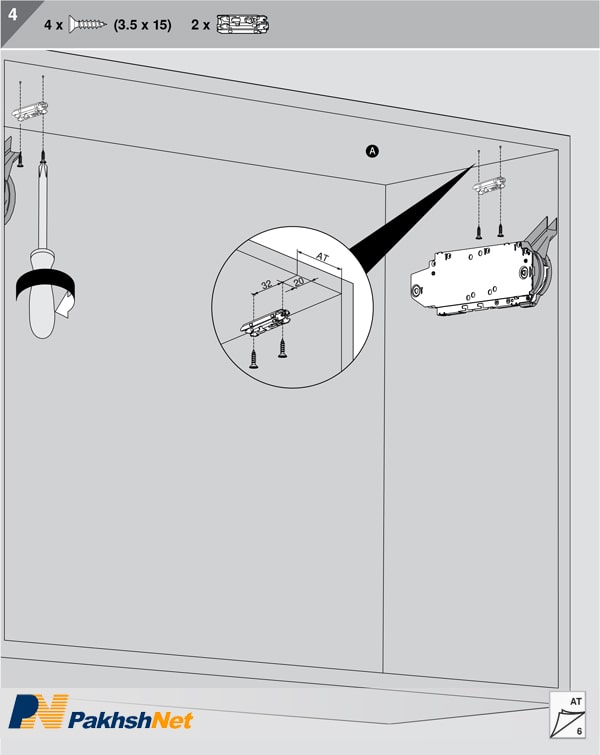

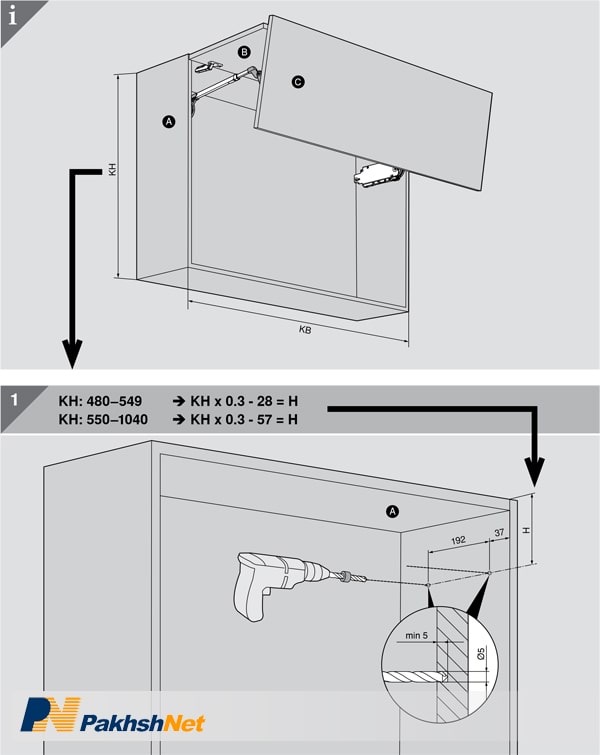

با توجه به ارتفاع یونیت مقدار H محاسبه شده و جک به بدنه یونیت نصب می شود.

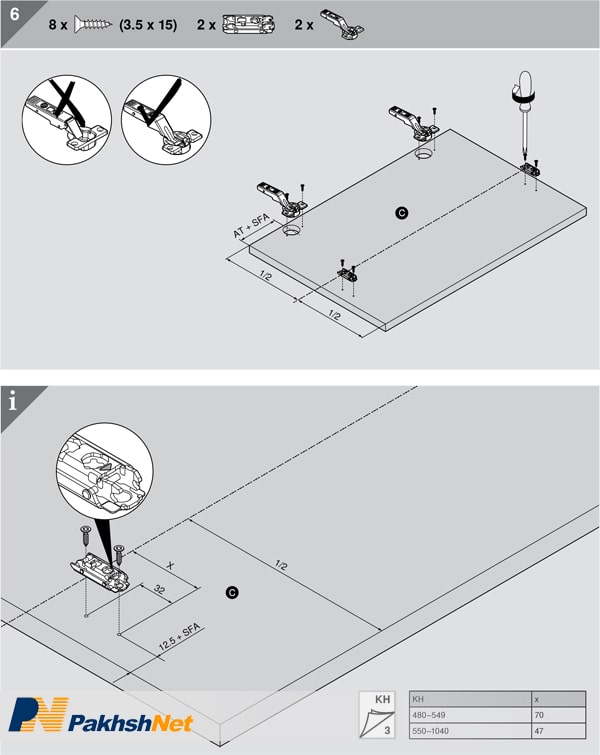

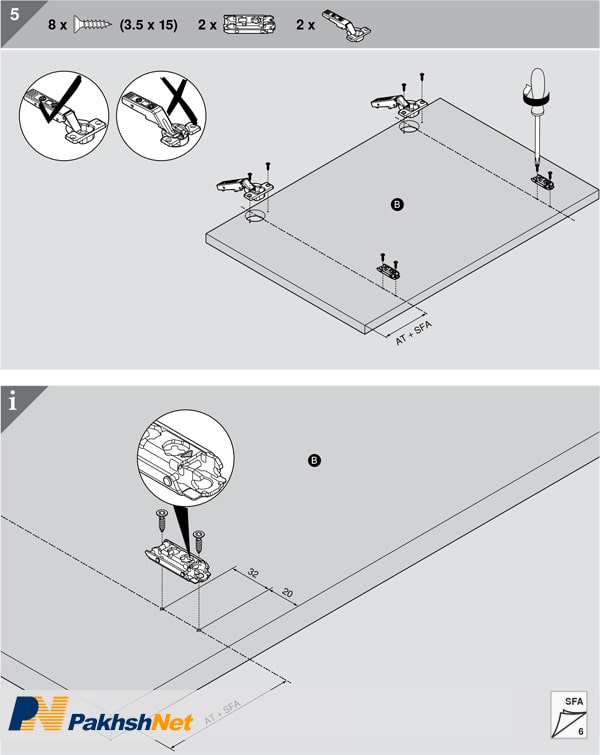

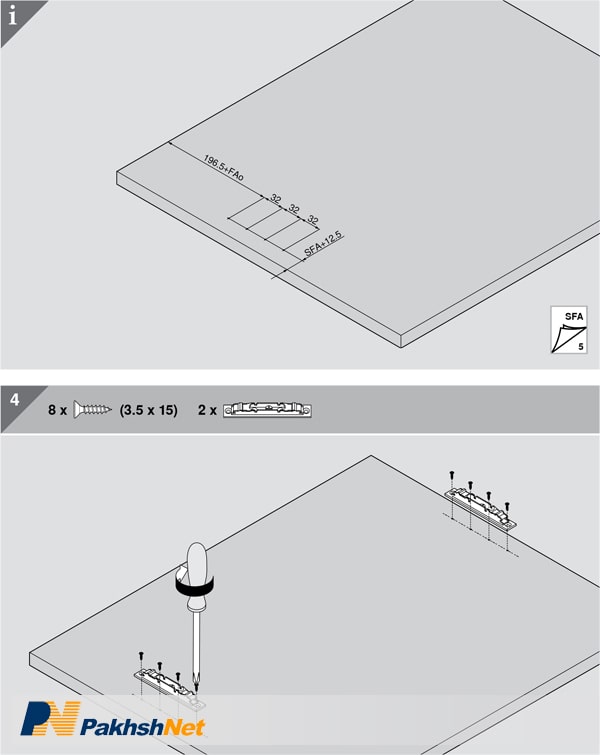

هنگام نصب قطعات روی درب، با توجه به ارتفاع یونیت مقدار x محاسبه می شود.

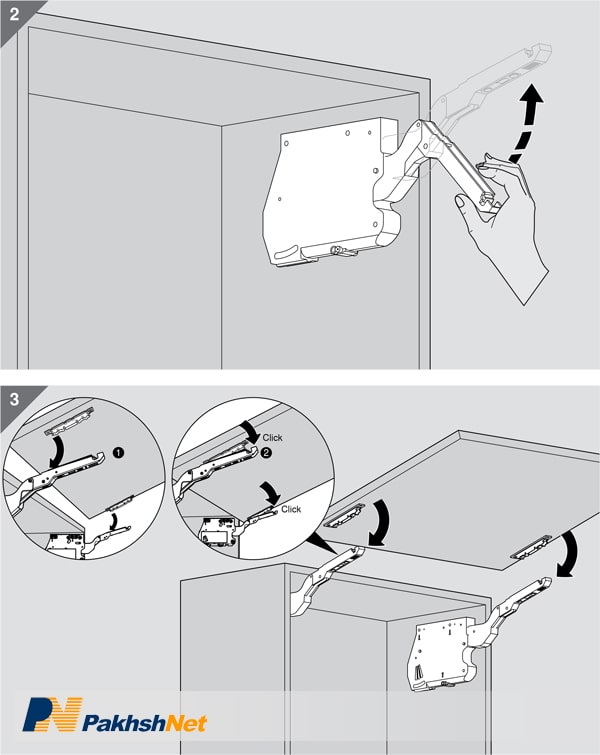

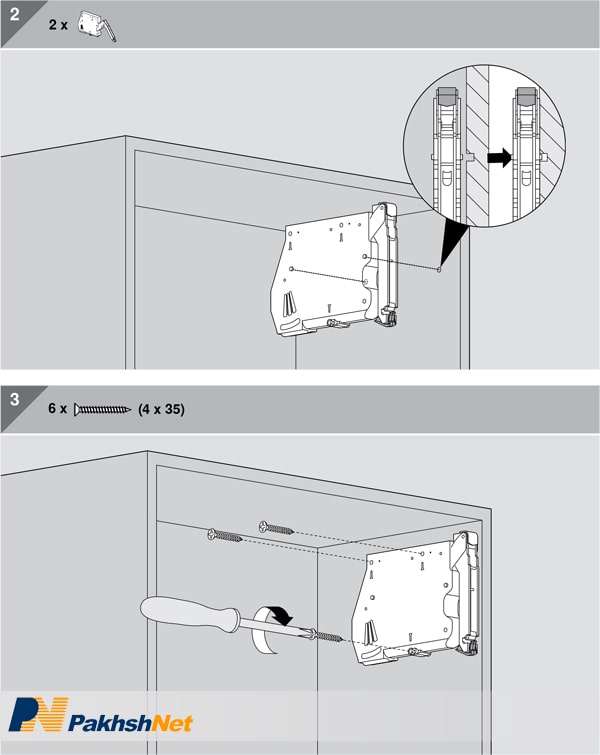

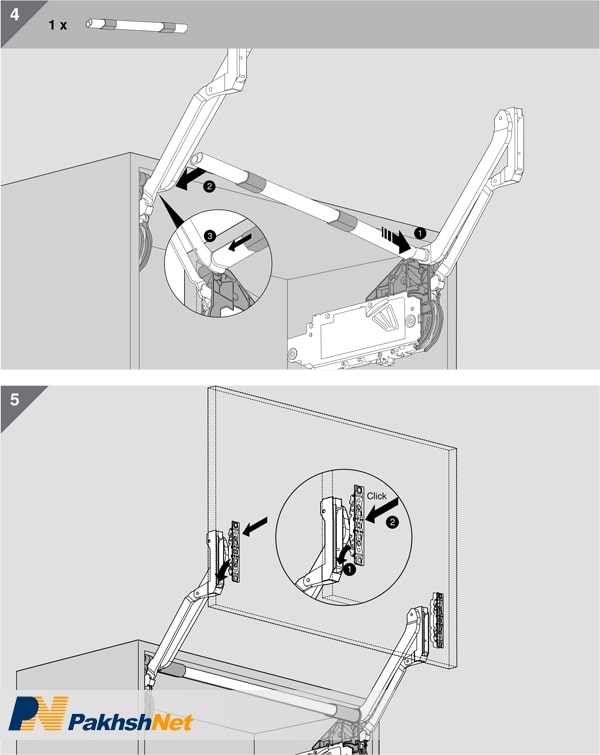

تا اینجا بدنه و درب آماده نصب شدند. مراحل بعدی مونتاژ قطعات شروع می شود:

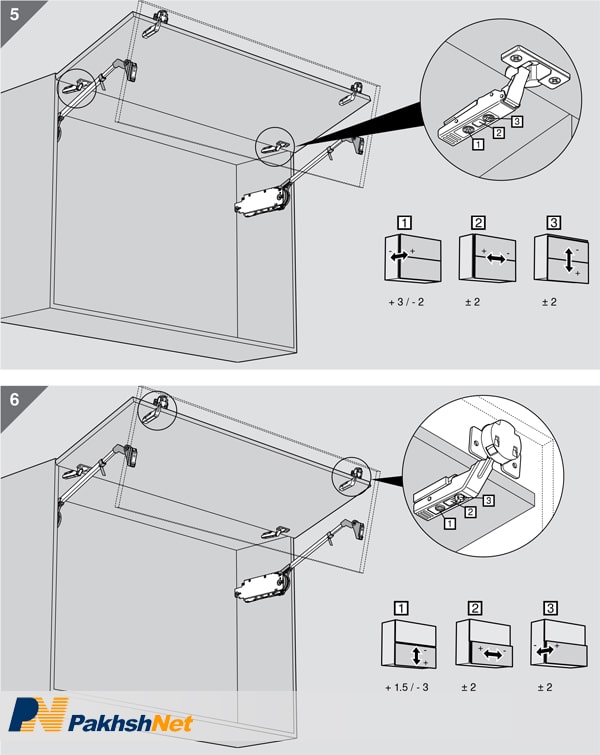

در تصویر 6 امکان تنظیم سه جانبه(رگلاژ سه بعدی)، باعث فیکس شدن دقیق قسمت پایینی درب روی بدنه می شود.

جک اونتوس HS

جک اونتوس HS یک سیستم بالابر مناسب برای برای کابینت های تک درب با ابعاد بزرگ است. وقتی درب باز می شود، روی کابینت و کمی بالاتر به صورت شیب دار قرار می گیرد. مونتاژ این نوع جک نسبتاً راحت است.

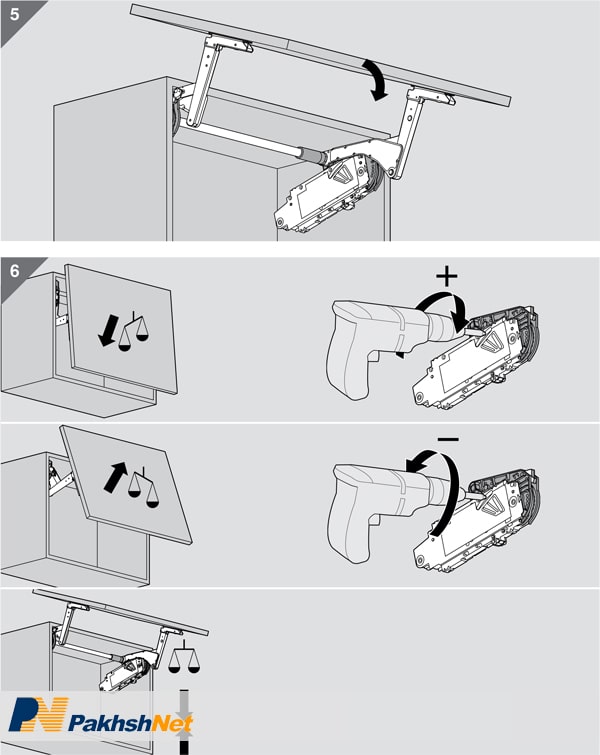

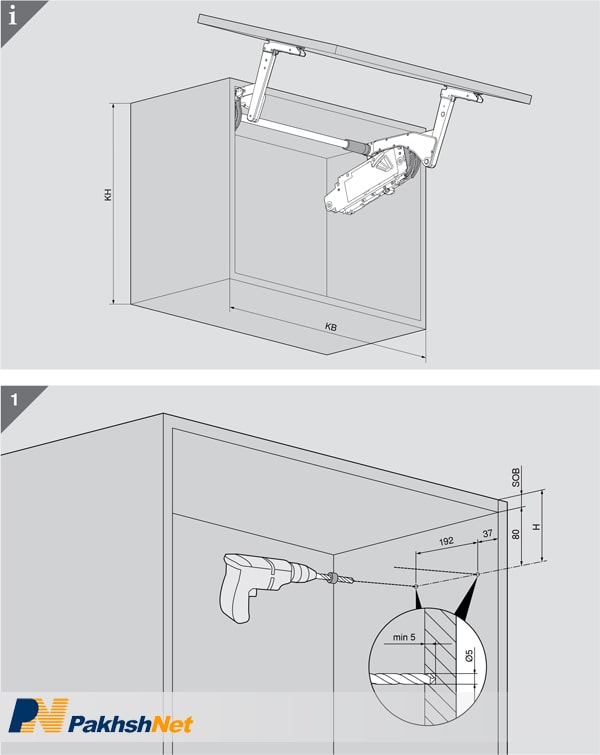

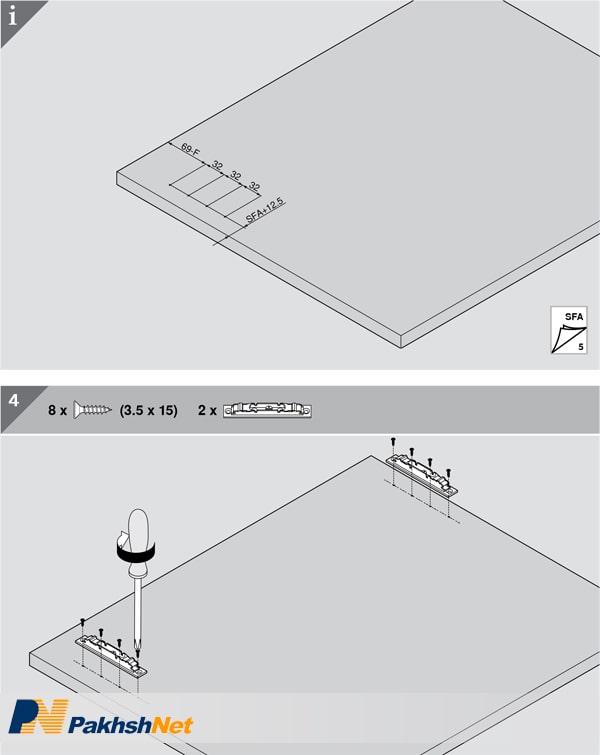

در تصاویر زیر مراحل نصب جک اونتوس HS را به صورت تصویری مشاهده می کنید:

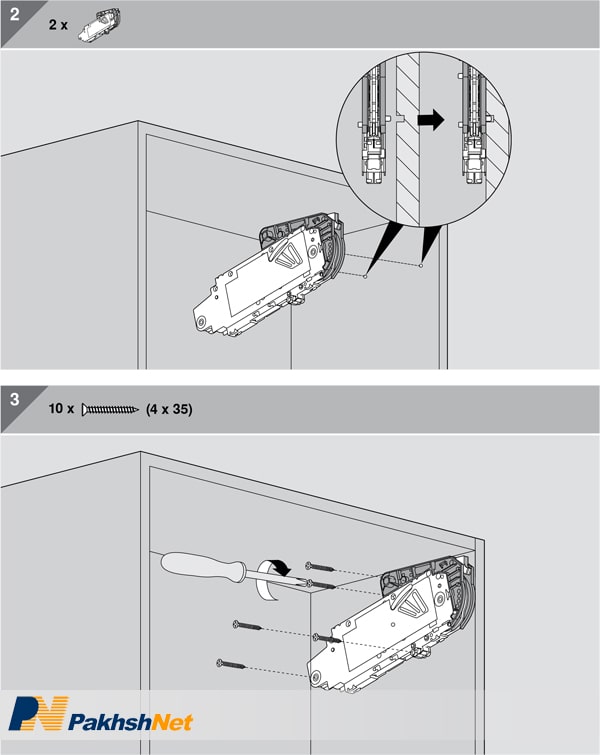

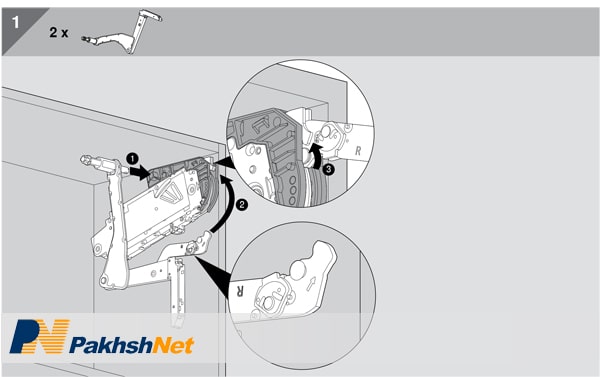

تا اینجا بدنه و درب آماده نصب شدند. مراحل بعدی مونتاژ قطعات شروع می شود:

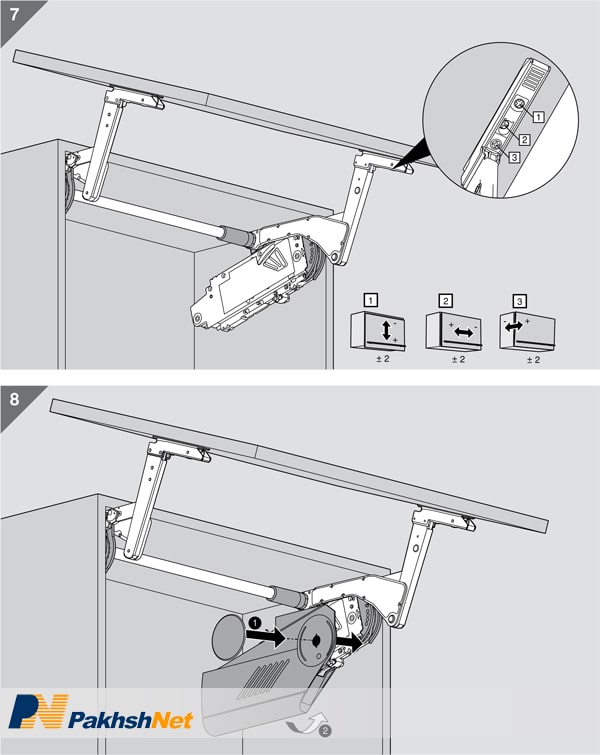

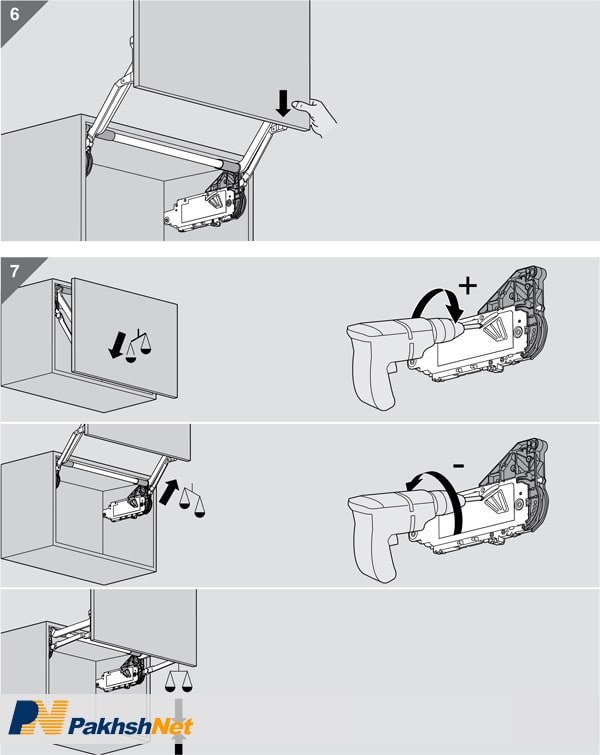

در تصویر 7 امکان تنظیم سه جانبه(رگلاژ سه بعدی)، باعث فیکس شدن دقیق درب روی بدنه می شود.

جک اونتوس HK

جک اونتوس HK برای یونیت های دیواری با اندازه ی متوسط کاملاً مناسبی است و چون فقط حول محور خودش چرخش دارد، نیاز به فضای کمی دارد. از این جهت می تواند حتی در بالای کابینت های قبلا نصب شده یا یخچال و فریزر قرار گیرد. از مزایای دیگر این جک، توقف در نقطه دلخواه در حین حرکت است. همچنین با داشتن ویژگی بلوموشن، روان و بی صدا حرکت می کند.

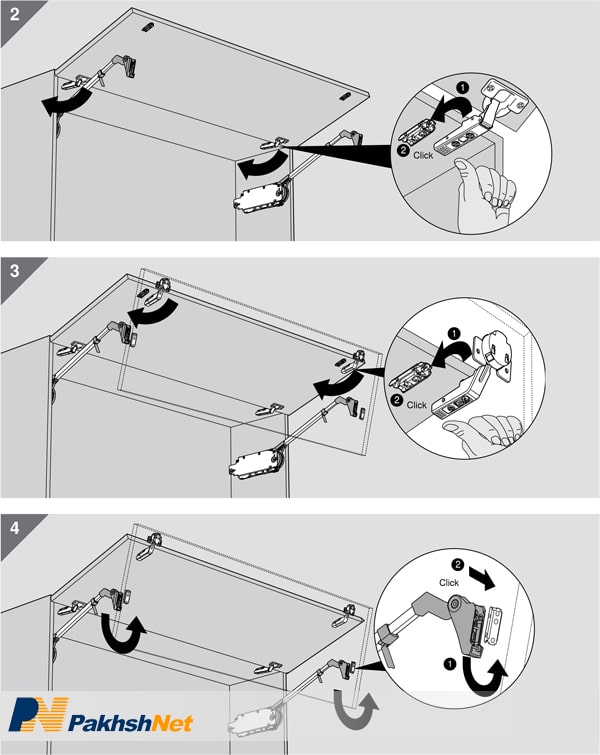

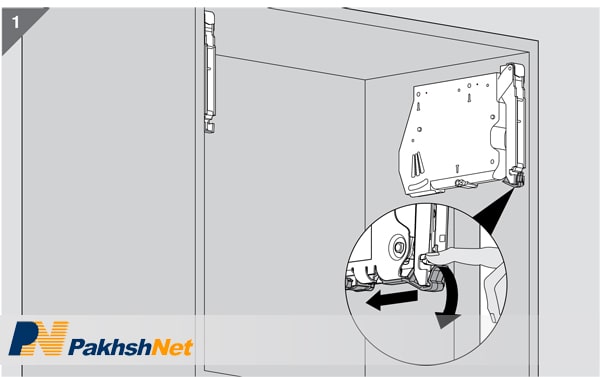

در تصاویر زیر مراحل نصب جک اونتوس HK را به صورت تصویری مشاهده می کنید:

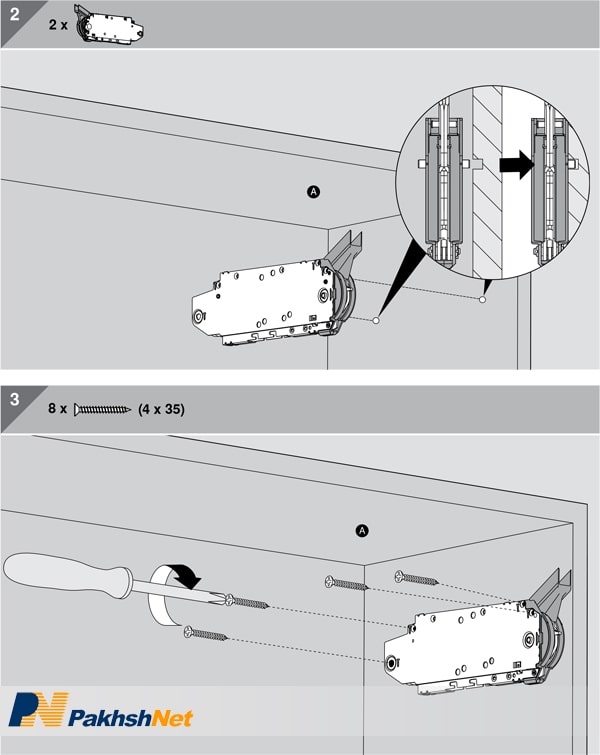

تا اینجا بدنه و درب آماده نصب شدند. مراحل بعدی مونتاژ قطعات شروع می شود:

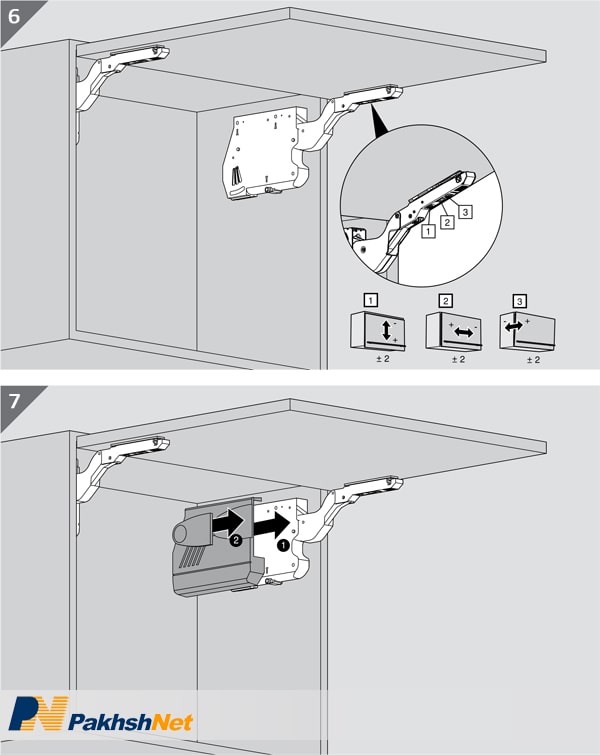

در تصویر 6 امکان تنظیم سه جانبه(رگلاژ سه بعدی)، باعث فیکس شدن دقیق درب روی بدنه می شود.

نرم افزار راهنمای نصب محصولات بلوم Easy Assembly

همچنین شرکت بلوم نرم افزار اندروید  Easy Assembly را جهت راهنمای نصب محصولات خود، طراحی کرده که می توانید جدیدترین نسخه آن را از اینجا دانلود نمایید.
